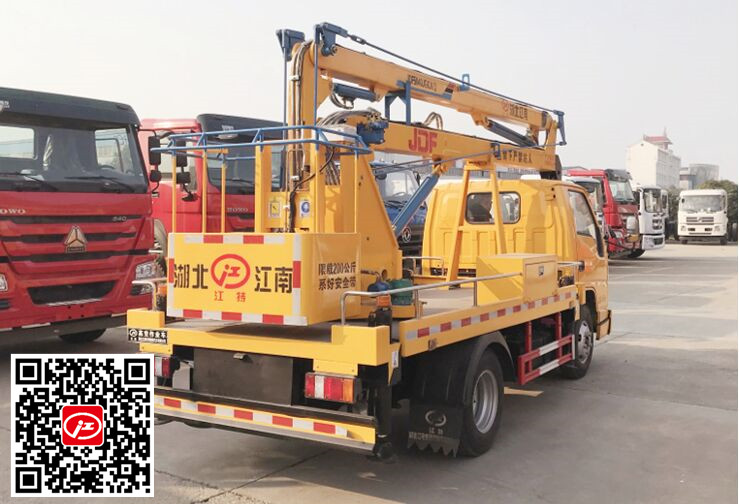

13米藍牌高空作業車采用江鈴新順達系列國六排放標準JX1061TSGA26二類底盤改裝而成，整車型號JDF5050JGK14J6型高空作業車，采用三折疊式節臂結構，整車輕量化車身設計，采用江鈴原廠雙排座駕駛室，配備江鈴JX4D30B6H（115馬力）國六排放標準柴油發動機，作**業高度14米，通過作業臂折疊、變幅、回轉將作業人員送到指定的位置作業。
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 江鈴13米藍牌高空作業車（國六標準） | |||
| 產品名稱： | JDF5040JGKJ6型高空作業車 | 外型尺寸(mm)： | 5995x1960x2990 |
| 底盤型號： | JX1041TC26 | 貨廂尺寸(mm)： | ×× |
| 總 質 量 ：(kg) | 4495 | 接近/離去角(° ) | 21/13 |
| 作業高度：(m) |
13 |
前懸/后懸(mm)： | 1075/1570 |
| 整備質量：(kg) | 4365 | 車速(km/h)： | 100 |
| 軸 荷： | 1645/2850 | ||
| 底盤參數 | |||
| 底盤型號： | JX1041TC26F | 批次： | 337 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距(mm)： | 2800 | 前 輪 距(mm)： | 1385 |
| 額定載客(含駕駛員)： | 2 | 后 輪 距(mm)： | 1425 |
| 輪 胎 數： | 6 | 彈簧片數： | 7/4+6 |
| 輪胎規格： | 7.00R16 8PR | ||
| 整車說明： | 備注：前伸:390mm,后伸:160mm;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:410mm;ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司;主要專用裝置為折疊臂,用于搶修電力、通訊、路燈等高空作業 | ||
| 發動機參數 | |||||
| 發動機型號 | 發動機生產企業 | 排量（ml） | 功率（kw） | ||
|
JX4D30B6H |
江鈴汽車股份有限公司 |
2892 |
85 |
||
| 排放標準： | 國六標準 | 燃料種類： | 柴油 | ||
|
上裝基本配置-臂架 |
|||
| 臂架形式： | 三節折疊臂 | 臂架截面： | 四邊形 |
| 臂架材料： | 型材Q345B/4mm | 變幅： | 單缸變幅 |
| 起伏角度 ： | 0°-70°（相對水平面） |
|
|
|
上裝基本配置-作業工況 |
|||
| **作業高度： | 13.3米 | **高度時作業幅度： | 2.6米 |
| **作業幅度： | 5.9米 | **幅度時作業高度： | 8米 |
| 回轉角度 ： | 雙向360°連續回轉 |
|
|
|
上裝基本配置-起吊性能 |
|||
| **起吊質量： |
900kg |
伸縮起重臂： |
伸長量1米
|
| 鋼絲繩： | （40m）Φ8 | **起吊高度： | 7.3米 |
| 吊鉤 ： | 支腿帶檢測開關，提示音及水平儀 | **起吊幅度： |
5.2米 |
|
上裝基本配置-支腿 |
|||
| 支腿形式： | 前后H型 | 支腿材料： | 型材Q345B/5mm |
| 支腿跨距： | 縱向3360mm；橫向2820 | 液壓鎖： | 四支腿帶雙向液壓鎖 |
| 支腿檢測 ： | 支腿帶檢測開關，提示音及水平儀 | 支腿頻閃燈： | （紅色）2只 |
|
上裝基本配置-車廂 |
|||
| 材料： | 優質碳鋼，鋪3mm防滑花紋鋁板 | 工具箱： | 800*400*400帶不銹鋼鎖件 |
| 側、后防護： | 優質碳鋼模具沖壓成型，高強度 | 洗手箱： | 塑料水箱 |
|
上裝基本配置-轉臺 |
|||
| 立臂： | 低合金鋼板拼焊而成 | 回轉支撐： | 單排四點接觸球式帶外齒 |
| 減速機： | 渦輪蝸桿式，CW-28 | 馬達： | BMP-50 |
|
上裝基本配置-作業斗 |
|||
| 額定載荷： | ≤200（kg） | 尺寸（長*寬*高）： | 1080*620*1150 |
| 安全帶： |
一副 |
調平形式： | 機械式調平 |
| 調平裝置 ： | 外置拉桿機械調平 |
|
|
|
上裝基本配置-液壓系統 |
|||
| 液壓油箱： | 65L；帶液位表 | 齒輪泵： | 定量泵；流量25m1/r |
| 工作壓力： | 帶壓力表；16MPa | 液壓組閥： | 集成電磁閥組 |
| 油缸 ： |
10只，帶雙向平衡閥或液壓鎖鎖止 |
|
|
|
上裝基本配置-操作系統 |
|||
| 支腿： | 手動操作，單獨可調，上下車互鎖 | 操作方式： | 手動和電動結合 |
| 臂架動作： | 轉臺和吊籃電動雙位操作 | 發動機啟動、熄火： | 轉臺和作業斗雙位操作 |
| 發動機油門 ： | 手動拉線 |
|
|
| 江特牌13米高空作業車主要特點 ： |
|
主要特點：
◇ 該車采用國際**的江鈴高檔底盤加裝三節折臂液壓舉升專用裝置
◇ 環保項達到**機動車第Ⅳ階段排放標準
◇ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值自動卸載。
◇ 轉臺、工作斗雙工位操作
◇ 支腿與工作臂互鎖，安全可靠防止誤操作
◇ H型支腿，跨距大，穩定性好，支腿可**伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報**信號 ◇ 工作斗自動調平，外置拉桿強制平衡 ◇ 帶1T吊勾
|
 |
| 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 |
